在WindowsServer2008R2中做iSCSI存储服务器

| 暂无评论

Windows Storage Server 2008是Windows Server 2008系列中的存储服务器版本,
是企业级的文件服务器平台,支持多Administrator文件存储相关的优化特性、副本管理,以及iSCSI功能。
简单来说,就是可以在普通的服务器上,安装上WSS2008,可以作为iSCSI存储服务器来说。而在以前,存储服务器的硬件、软件成本都比较昂贵,有了WSS2008,构建低成本、易于管理的存储服务器成为可能。

首先下载:Windows_Storage_Server_2008_R2.iso
在微软官网没找到下载地址,从百度网盘找到个资源,不确定安全性是否可靠。
可以直接在百度搜索 Windows_Storage_Server_2008_R2.iso 找到下载地址。

下载:iscsiTarget
版本: 3.3.16567 #目前微软官方最新
下载地址:http://download.microsoft.com/download/2/F/1/2F110B9C-6CB0-45F1-971B-4BA37395D820/iscsiTargetqfe6.exe

这个Windows_Storage_Server_2008_R2 看资料说是在server 2008 R2上打的补丁,然后系统版本就变为storage server 2008 R2 。
我这里系统为Server 2008 R2 enterprise ,在此基于安装storage server。
挂载下载的镜像或直接解压,打开文件夹下的Windows Storage Server 2008 R2目录,直接双击Windows6.1-KB982050-x64-EnterpriseBranding.MSU安装。
然后查看系统版本就变为storage server。下载iscsiTarget,解压,到x64目录下安装iscsitarget_public.msi即可。
安装过程为英文,完成后,从 管理工具 中找到 Microsoft iSCSI Software Target 运行后就是中文了。
安装过程中提示下载补丁,补丁已经包含在iso镜像中。直接点击确定即可。

从 管理工具 中找到 Microsoft iSCSI Software Target 开始配置iscsi存储服务器:

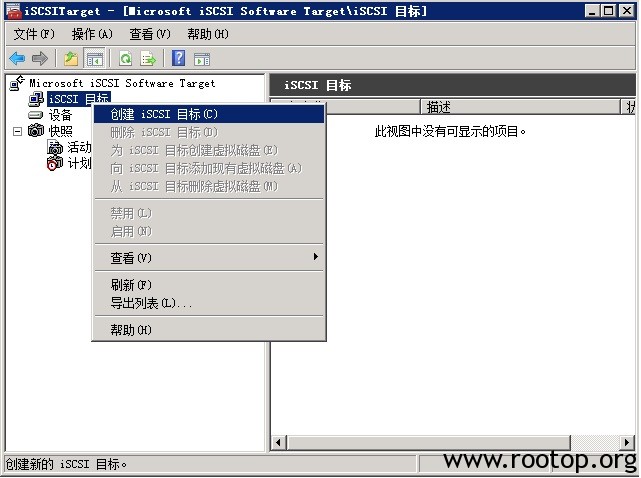

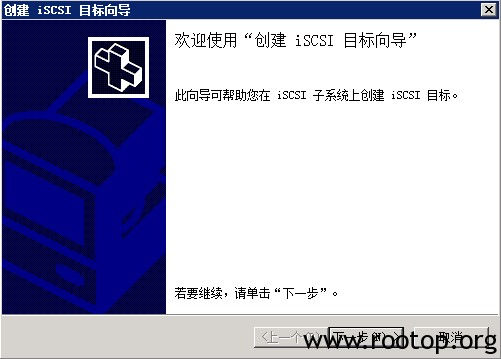

在iSCSI目标上“右键”,选择“创建iscsi目标”

点击“下一步”

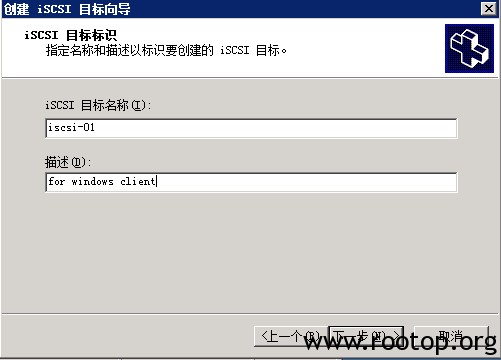

iSCSI目标名称及描述可以自定义为自己的。

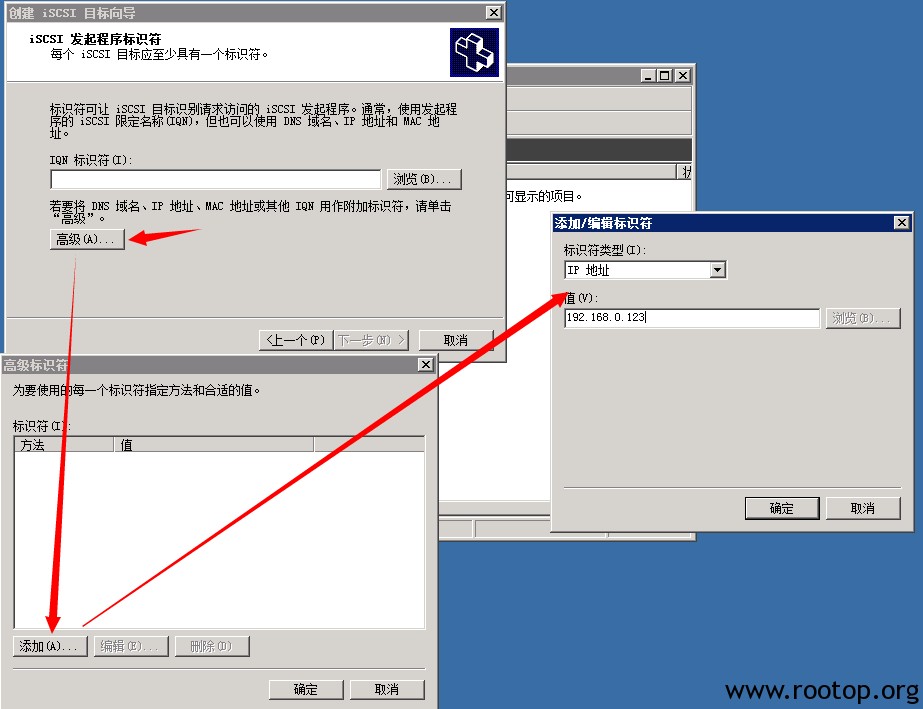

设置发起程序标示符,这里我是提供给内网的客户端使用,所以用客户端的ip来设定标识。也可以用发起端的名称。

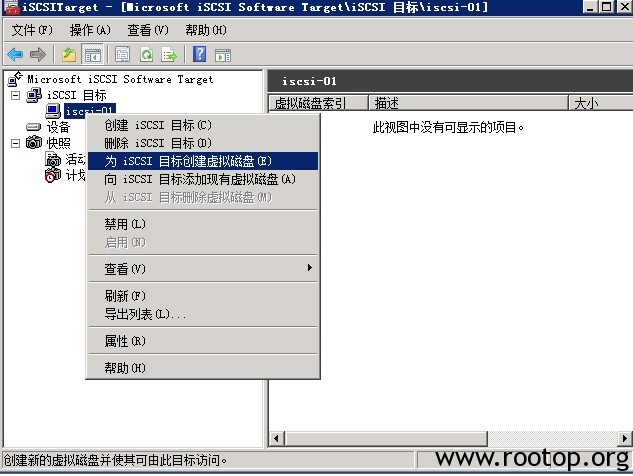

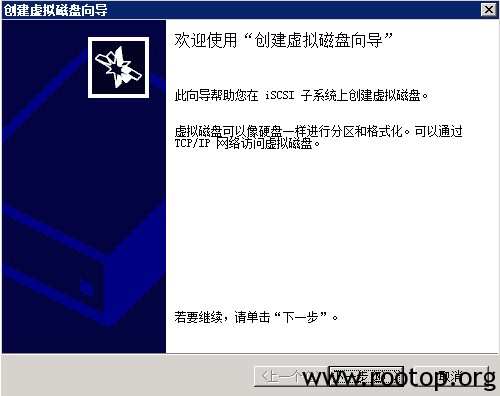

创建虚拟磁盘

下一步

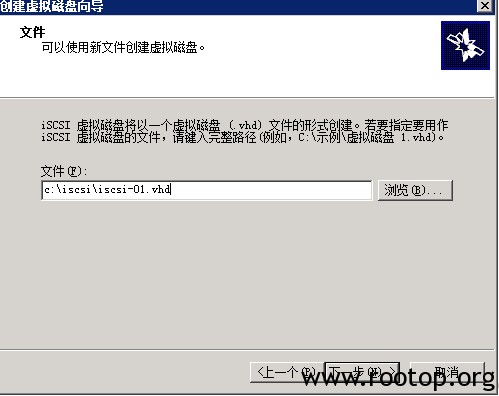

指定虚拟磁盘文件路径,这里我是测试用,只有一个分区,所以放到了c盘,实际环境中放到单独的一个分区中,而且服务器最好是做raid保护。

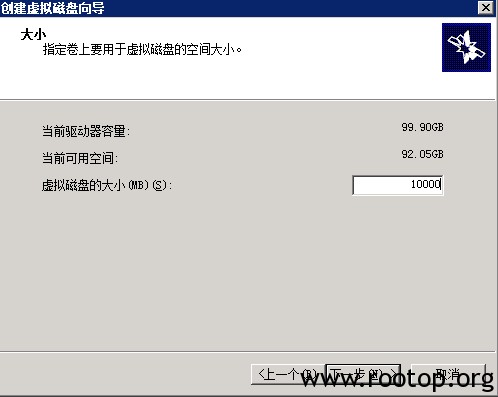

设定大小,这里给了10G。

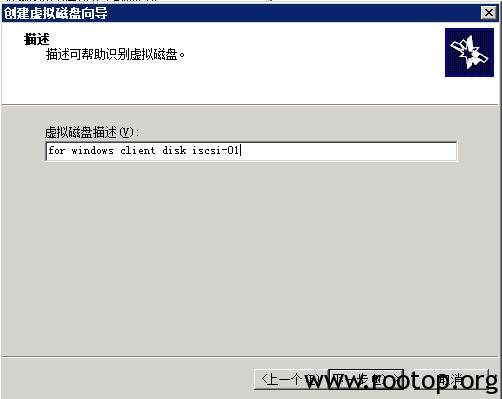

描述可自行修改,继续下一步,完成。

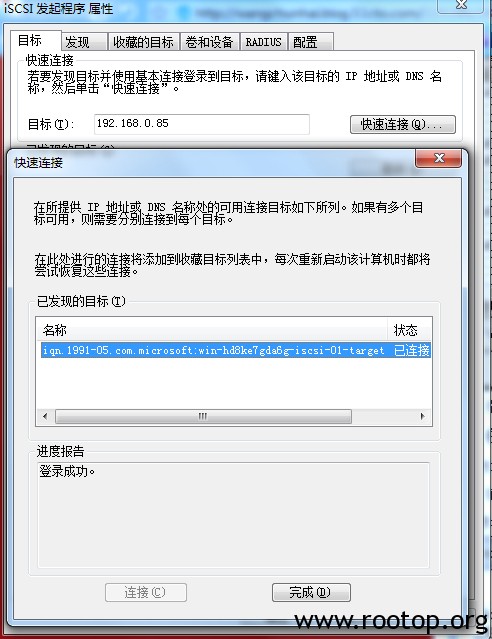

回到windows客户端,我这里全部为win7系统,从 管理工具 找到 iSCSI 发起程序,在“目标”选项卡中,目标,写入服务器ip地址,点击快速连接。

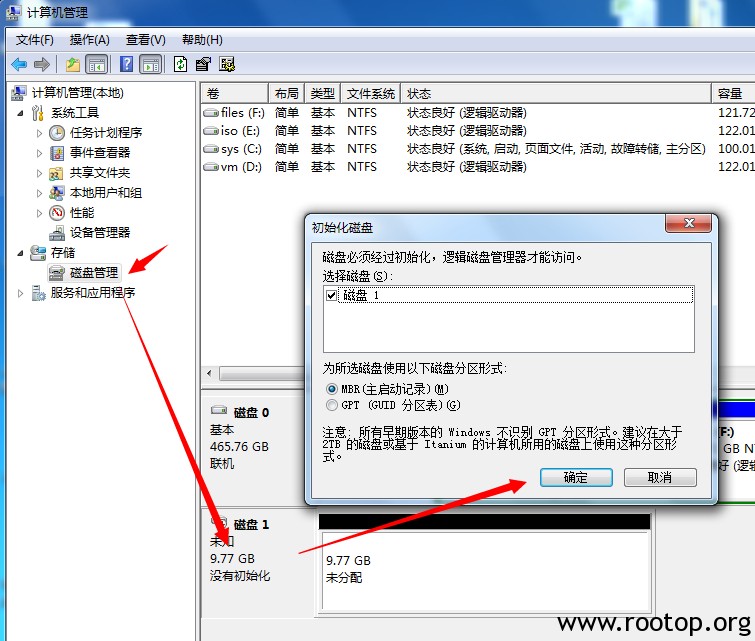

点击“完成”即可。到磁盘管理中可以看到。

提示需要初始化磁盘,然后格式化即可。

扩展虚拟磁盘:

如果说客户端磁盘不够用的,可以在Microsoft iSCSI Software Target中扩大虚拟磁盘容量。

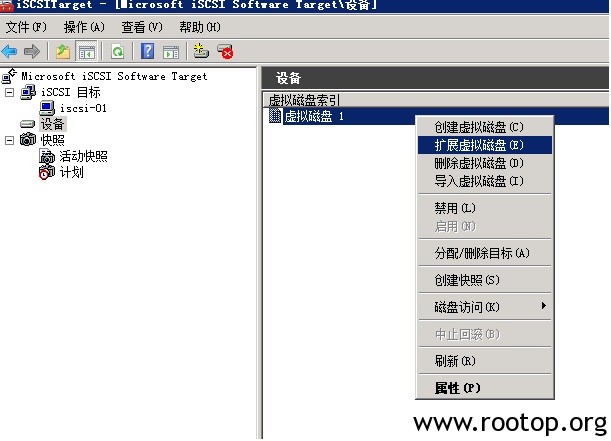

选择“设备”找到客户端所使用的虚拟磁盘,右键,扩展虚拟磁盘,根据提示,设置扩大多少容量。比如我这里再给10G。根据提示,完成。

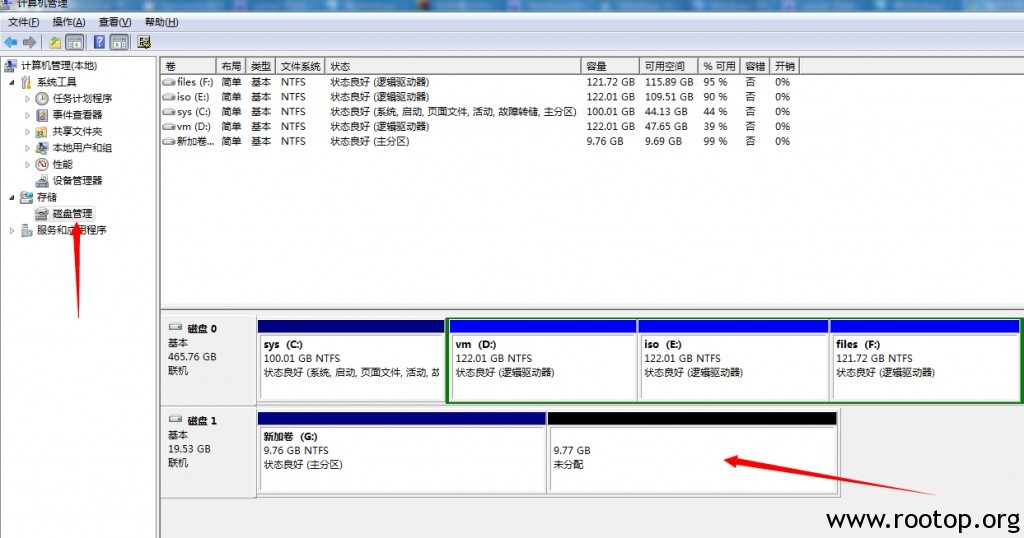

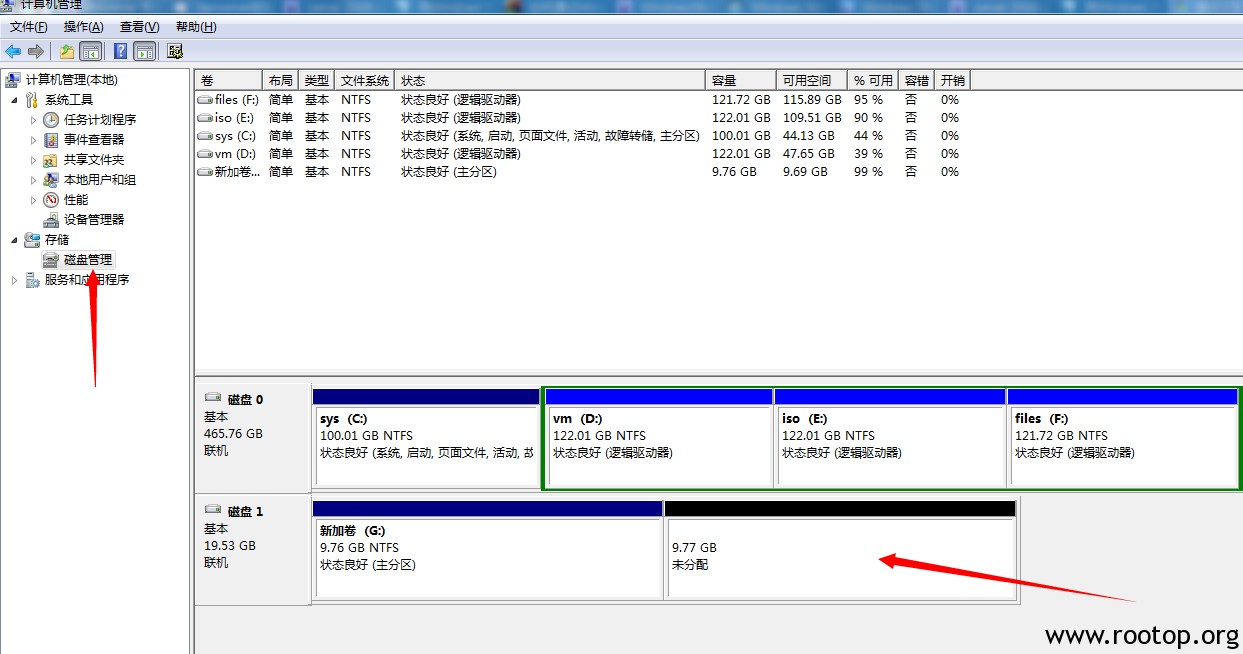

磁盘管理-右键-刷新,可以看到新添加的10G磁盘。

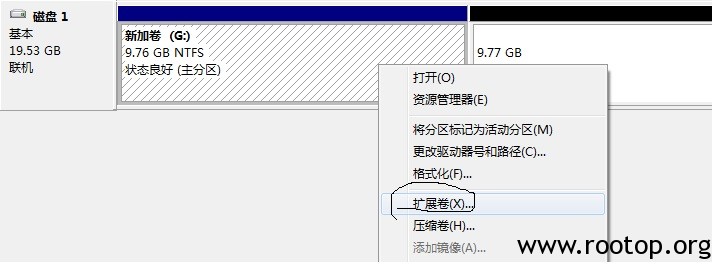

可以通过“扩展卷”,将新分配的10G磁盘扩展到已有的分区中。根据提示操作即可。这样虚拟磁盘扩容完成。

快照功能:

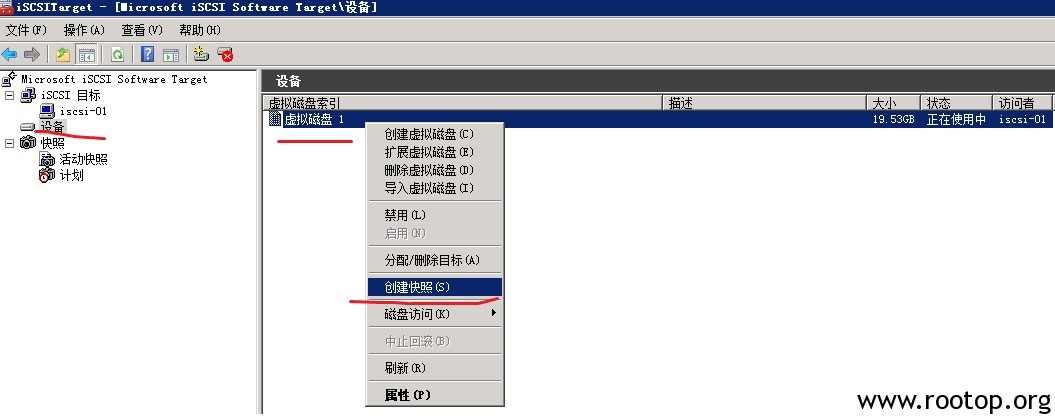

在“设备”-虚拟磁盘-右键-创建快照。

在“快照”-活动快照,中可以看到创建的快照。

现在在iscsi目标中的iscsi-01中删除虚拟磁盘1。右键,选择“从iscsi目标删除虚拟磁盘”。

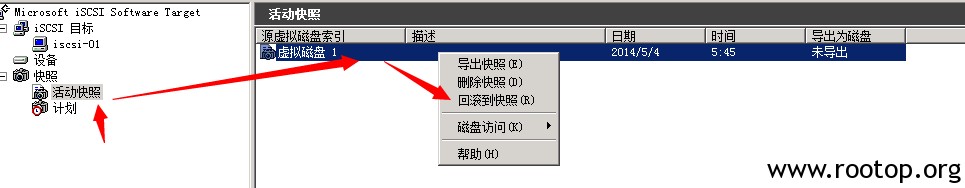

从活动快照,虚拟磁盘1,右键,回滚到快照。

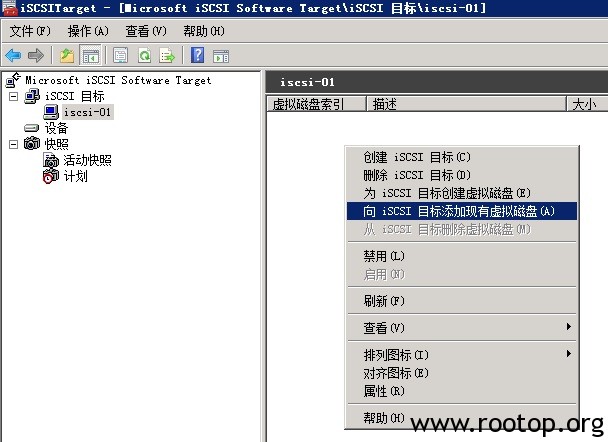

然后从iscsi目标中,选择“向iscsi目标添加现有虚拟磁盘”。即可。

这里我在快照之前在磁盘中创建了一个文件夹test,一个文本文档test.txt,快照之后创建了一个test2.txt,回滚快照,发现test2没有了,说明快照生效。
